序

上?？萍即髮W新校區位于上海浦東張江科技園區，在總體規劃的控制下，整個校園必須在既定的框架下完成各單體的建筑設計。體育館是校園中最特別也是最體現校園活力的重要建筑之一。

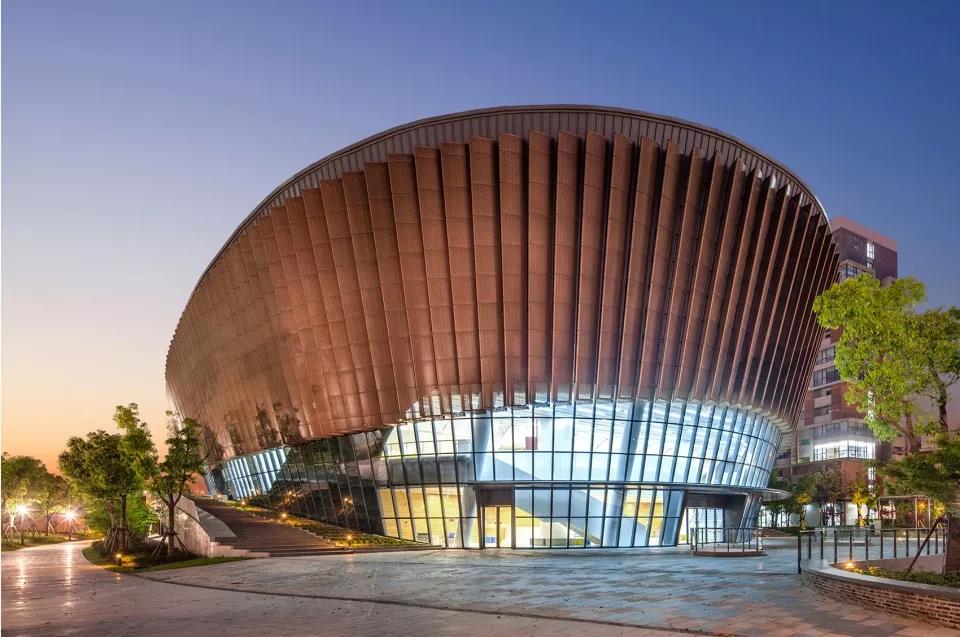

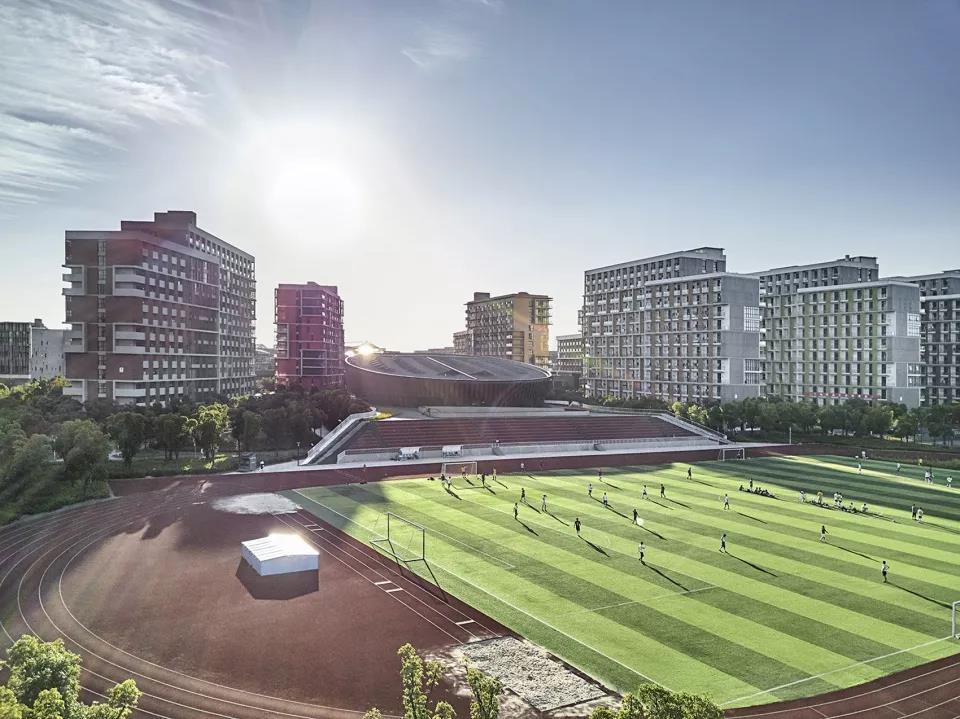

體育館外觀

限制——根據規劃，體育館坐落于科技大學東片的師生生活區內，南北兩側均為高層學生宿舍樓，間距僅100m，兼顧日照等因素，對體育館體量來說較為緊張。



形象-——體育館西側正對著學校東西延展的半開敞式的景觀長廊，是整個校園的軸線對景建筑，需要為整個軸線畫上一個完美的句點，需要一個高點與亮點。

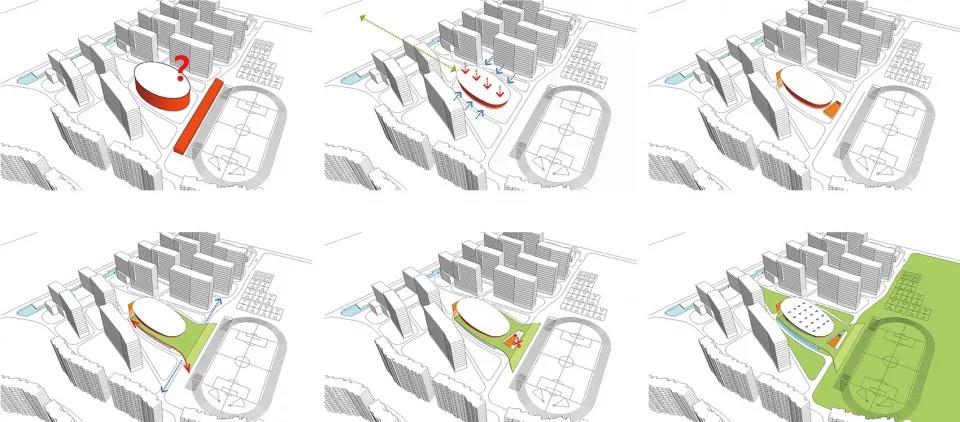

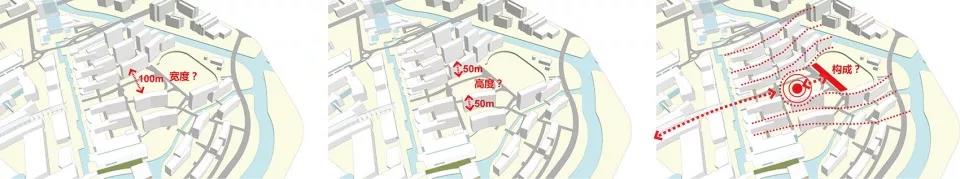

設計圖解

構成——規劃要求體育館為圓形構圖，周邊宿舍樓群如漣漪般波浪展開；同時體育館東側的田徑足球場，需要配置一座體育場看臺，因此形成了一點一線的布局，中間有校園主環路穿越，阻隔了2片運動區域的聯系。



功能——整個校園需要一個能容納全校師生的會堂，而最適合承擔這個角色就是體育館，因此體育館需要配置一定數量的固定、活動坐席，并在內部布局上考慮校會需求。



 體育館完美契合進整個校園優美的規劃環境之中

在特殊的規劃條件下，需要兼顧體育館的功能需求、形象要求、規劃形態，還需要減少對周邊宿舍的噪聲、日照等的影響，不能過高、體量過大，如何完美的契合進整個校園的優美規劃環境，對設計提出了巨大的挑戰。



構思



設計將重點定位在：量身訂制一座體育館–不對宿舍樓造成過于壓抑的影響，能成為整個校園的重要軸線收尾，并且能提供流線與造型均流暢便利的共享平臺，打造一座活力無限的校園魅力中心。



周邊建筑、軸線分析

為了能在緊張的南北寬度限制中，盡量減少對兩側宿舍樓的壓迫感，因此建筑地埋一層，削減建筑高度；而坐席也采用東西長向布置，并著重布置在西側，增加樓座，如此既可以不占用南北寬度，又可以增加坐席數量，同時抬高西側高度，使建筑造型表里一致，契合功能需求的同時，巧妙的打造出西高東低的雙心橢圓形斜屋面，從而對西向軸線形成重要的對景立面。橢圓形體量下小上大，減少地面的占地，盡可能多得留給室外活動場所。



建筑地埋一層，削減建筑高度，巧妙的打造出西高東低的雙心橢圓形斜屋面

建筑兩側的輔助用房及其它活動用房，設置于地下一層與地面一層，并利用一層的屋頂，形成一條從地面到空中的緩坡平臺，平臺自然延伸，緩緩向東延展、打開，最終跨越校園道路直接連接至田徑足球場的看臺。在造型上，借助地形與流線的特點，將整個平面設計成一尾舒展自由的魚尾形狀，尾巴端部就是體育場看臺。



整個流線形平臺不僅加強了兩個地塊之間的聯系，也為校園提供了一個空中的休憩花園。平臺從地面升起又落下，與體育館主體共同構成了一尾游魚，戲水于宿舍樓的漣漪波浪間，游弋于生機盎然的青青校園中，給科技大學帶來創意與活力，帶來生氣與歡動。



 造型上借助地形與流線的特點，將整個平面設計成一尾舒展自由的魚尾形狀，尾巴端部就是體育場看臺

立面造型與材質



建筑風格整體以地形建筑結合體育館地標形象綜合設計。主體體量為一橢圓形體，呈倒錐型屋蓋由下向上變大，且屋頂西高東低。



面對西側，突出空間體量感，打造其獨具特色的形象，使其與主軸形成對景效應，成為軸線終點的空間序列高潮。而面向東側，體育館平臺從空中延伸至大地，通過柔美的曲線轉折，自然過渡，又融入大地與周邊的環境體系中。



體育館南北兩側以緩坡或緩臺階的建筑形式為主，具有環境親和力。體育館整體造型，結合地形建筑設計方式，通過東西向兩個不同斜切方向的斜面構圖，刻畫出流線型的立面，靈活地呈現出富有活力又不失莊重典雅之美的校園體育建筑的形象。

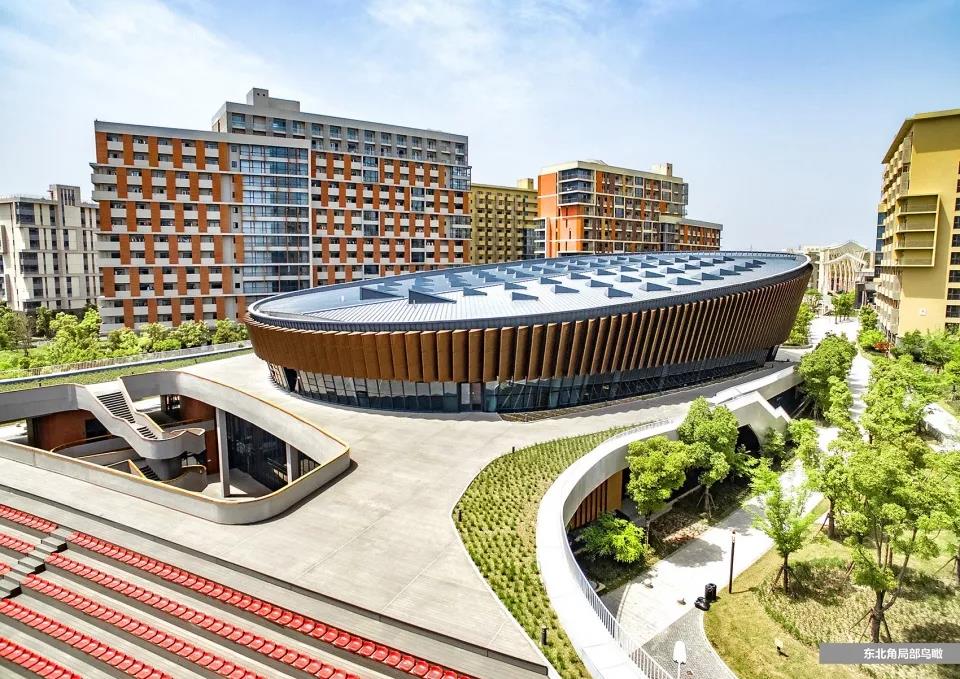

主體體量為一橢圓形體，呈倒錐型屋蓋由下向上變大，且屋頂西高東低

考慮到從校園不同角度的觀賞需求，立面裝飾材料主要采用玻璃幕墻、穿孔鋁板、埃特板與清水混凝土。其中穿孔鋁板構圖采用優美舒緩的波浪形，在入口處上翻，增加玻璃幕墻的比例，加強主入口的吸引力與引導里，而兩側坡道下方采用木色埃特板，打造富有親和力的基座。



顏色采用富有活力的橙色與對比強烈的混凝土白色進行對比，突出輕盈的流線形平臺板帶；再配合顏色優雅的珠光咖啡色穿孔板裝飾折板與藍灰色的玻璃，襯托出優雅大氣的主館建筑，整體層次豐富，給人以視覺的沖擊與美的盛宴。



 立面裝飾材料主要采用玻璃幕墻、穿孔鋁板、埃特板與清水混凝土

此外，體育館的屋頂也是一處設計的亮點，考慮到體育館位于高層宿舍樓之間，兩個方向的學生都可以從高處俯瞰整個體育館。因此，第五立面的設計變得尤為重要，抓住建筑造型本身的優勢，結合魚腹式桁架的結構設計特點，橢圓屋頂中分屋脊略高，兩邊略低，并特意將屋頂的條形鋁鎂錳板設計成對稱的45度方向排列，即利于疏導雨水，又形成了非常美麗的屋頂肌理。



屋頂的天窗更考慮結合結構的菱形拉索形成的三角空間，設計成斜向的三角形天窗，從而在引入自然光線的同時，也為屋頂增加了富有趣味與韻律的點綴。到了夜晚，從三角天窗透出的亮光，更是點燃了整個校園的******與活力，成為校園中最吸引眼球的璀璨建筑。





流線設計



因為大部分的活動平面均位于地下，為了能自然地引導人流，便捷暢通地進入地下活動場所，同時也可以滿足消防疏散的需求，地下室于西側與東側，各開設了一個下沉廣場，西側在地上、地下各設置有主要的出入口門廳，以弧形的開敞樓梯聯系上下。



當有校園集會或比賽時，觀眾人流主要從地上一層西側門廳、地上二層南北入口進入，運動員或表演人員從地下進入，貴賓、裁判等從一層南北兩側進入，合理巧妙地實現多層次的垂直分流。

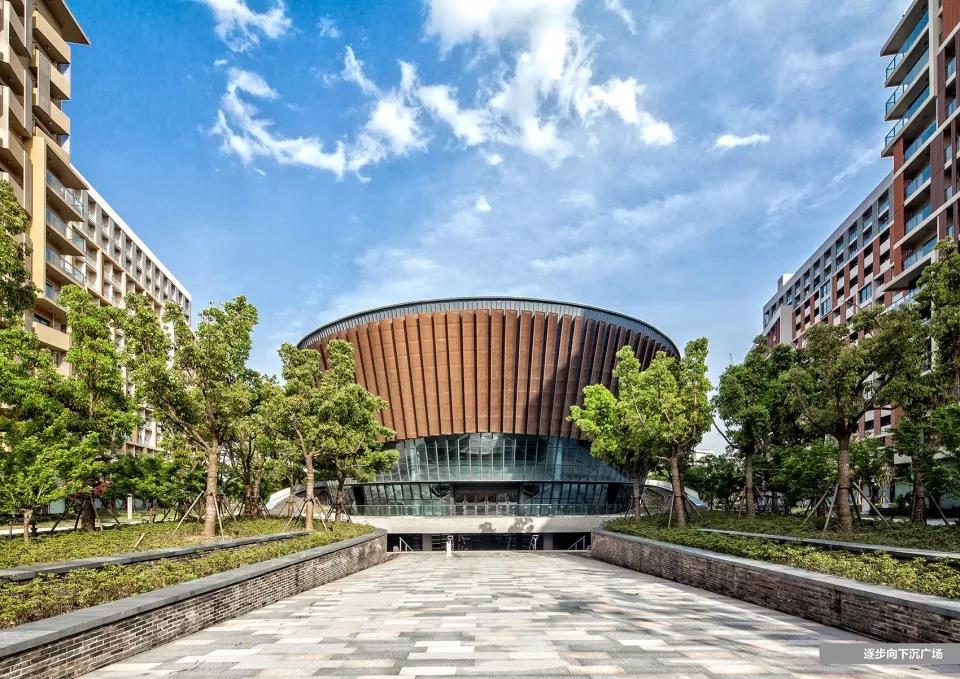

為了能自然地引導人流及滿足消防疏散的需求，地下室于西側與東側各開設了一個下沉廣場

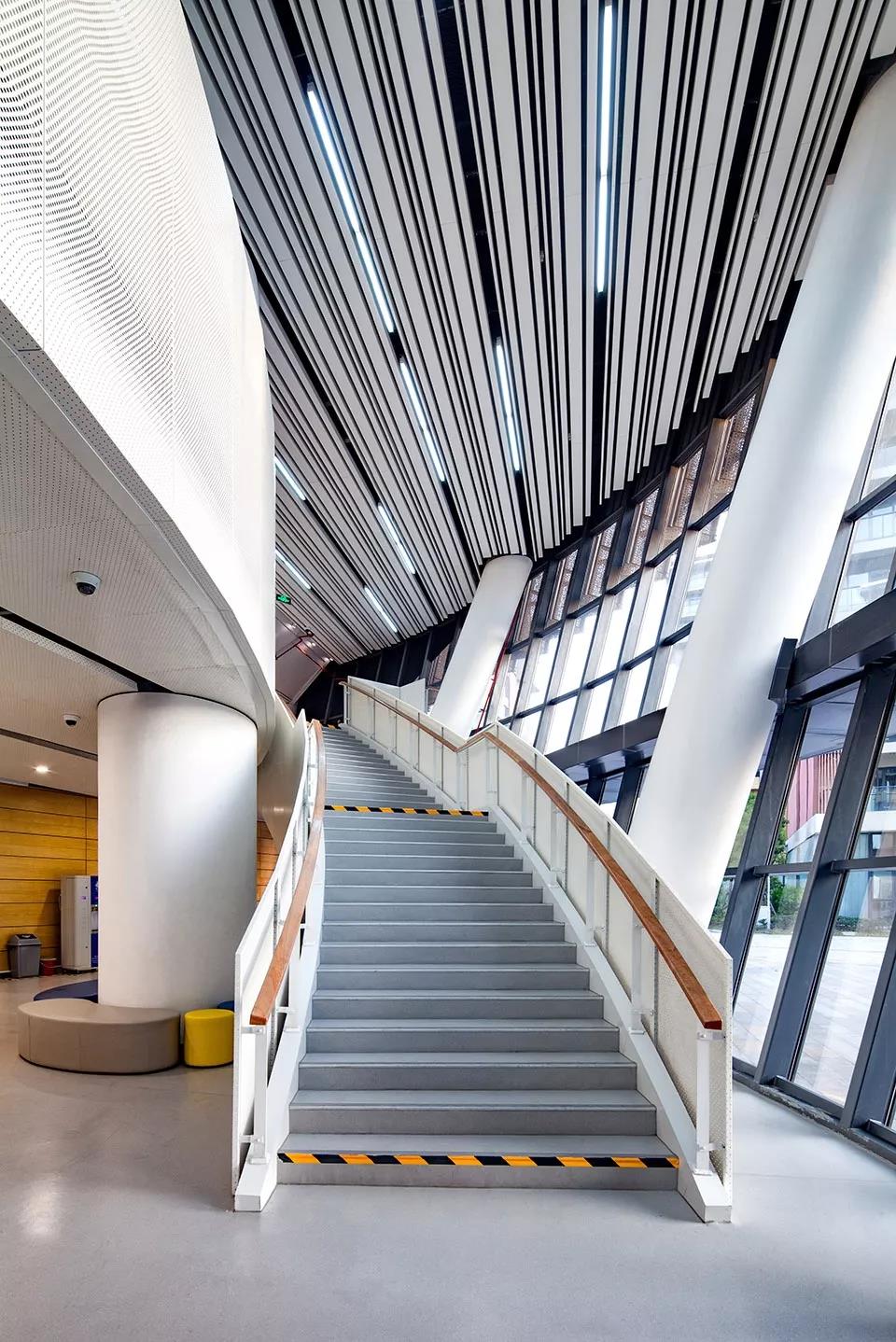

西側一層地面門廳以弧形的開敞樓梯聯系上下

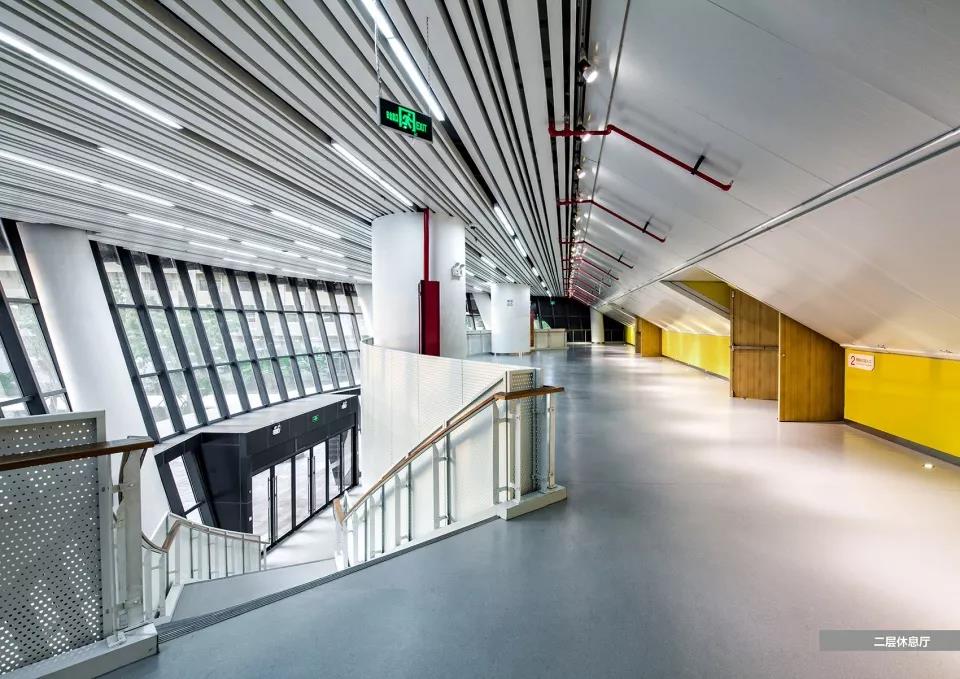

二層休息廳

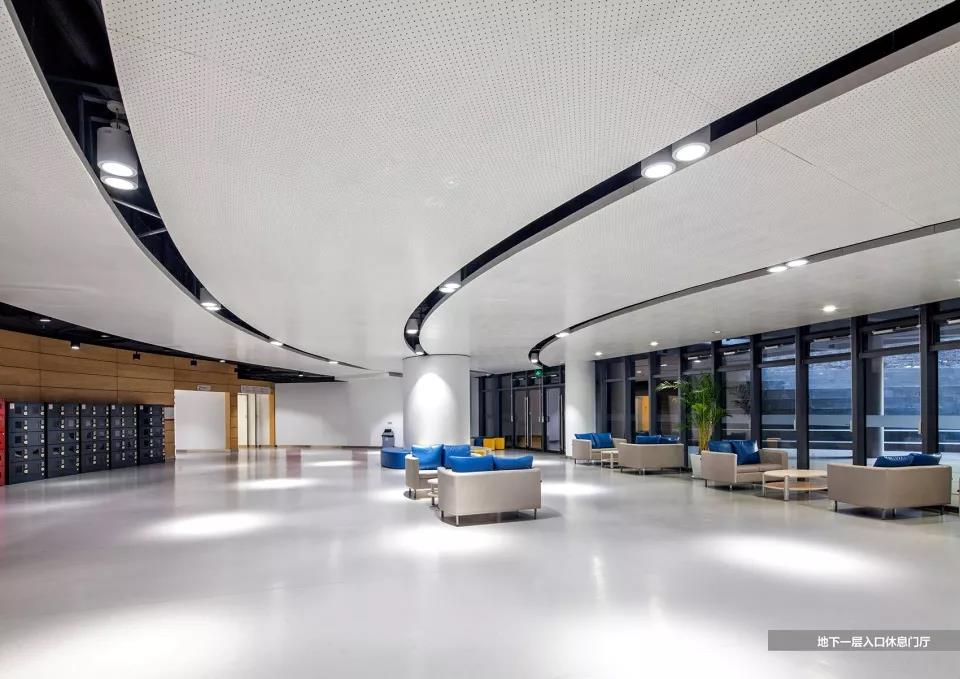

 地下一層入口休息門廳

平面布局



體育館主場館—籃球館，就位于建筑的橢圓形體量內，從+-0.000m開始通高至屋頂，場地南北長46m，東西寬34m，平時可布置2片籃球場地，籃球館屋頂為斜面，最低點凈高15m。



賽時為一片籃球場地，長邊呈南北向布置，座位主要位于東西兩側，其中西側布置2層看臺及活動看臺，東側布置主席臺為主，整個座位的傾向布局，是為整個學校的開學典禮提供合適條件，同時也與造型坡度完全契合。

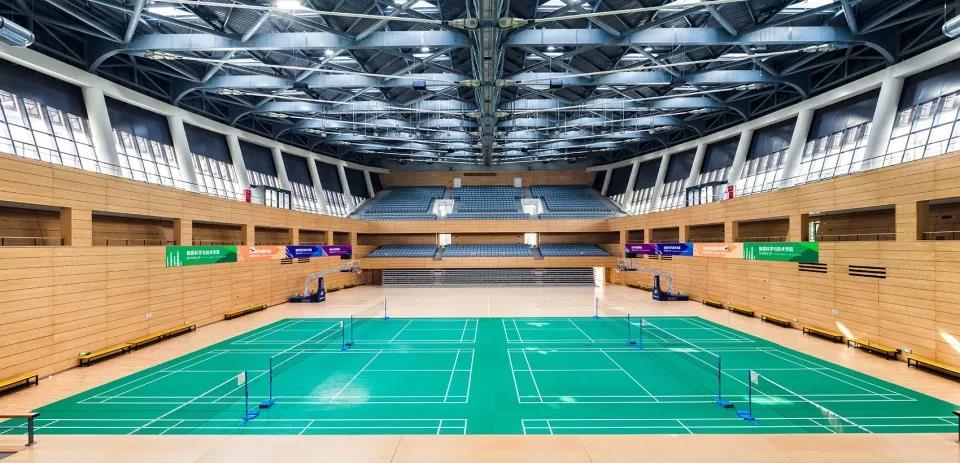

內部核心空間籃球館，位于建筑的橢圓形體量內

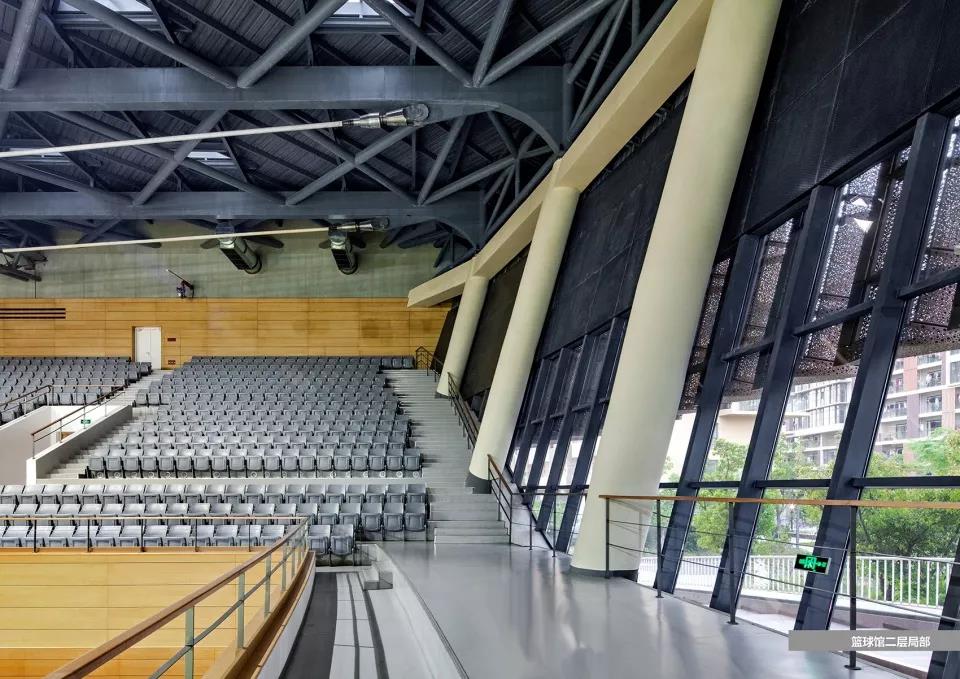

整個座位的傾向布局，是為整個學校的開學典禮提供合適條件，同時也與造型坡度完全契合

體育館地下室與一層設置配套功能用房及活動用房，包括裁判休息室、男女運動員休息室、公共衛生間、急救室、醫務室、學生活動室、有氧健身房、重量訓練健身房、舞蹈房、瑜伽房、教師辦公等。



體育館二層在露天平臺上設計了一處咖啡吧，面對綠色操場，視線開闊，一覽無余。整個建筑功能多元，在有限的用地上，充分挖掘空間潛力，合理高效的為師生打造出最多的活動使用場所。

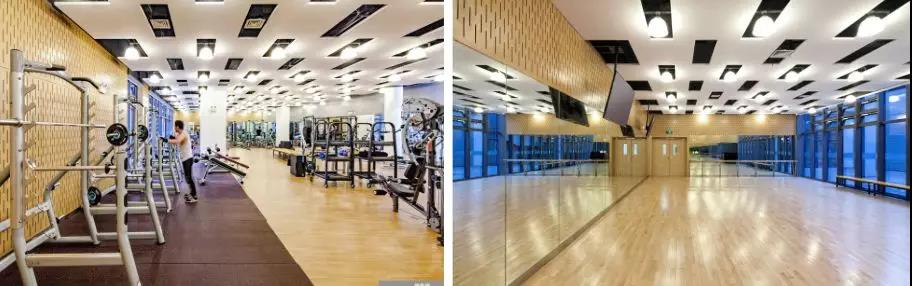

內部健身房等訓練設施

尾聲



整個建筑設計到竣工投入使用，歷時5年，有幸見證了上海又一座新校園的誕生，至今，體育館已經承辦了4次校會，也送走了1屆畢業生，在校園的所有建筑中，體育館是唯一一座全天開放、人流不斷的建筑物，真正成為了校園的活力核心。



校園中唯一全天開放的體育館

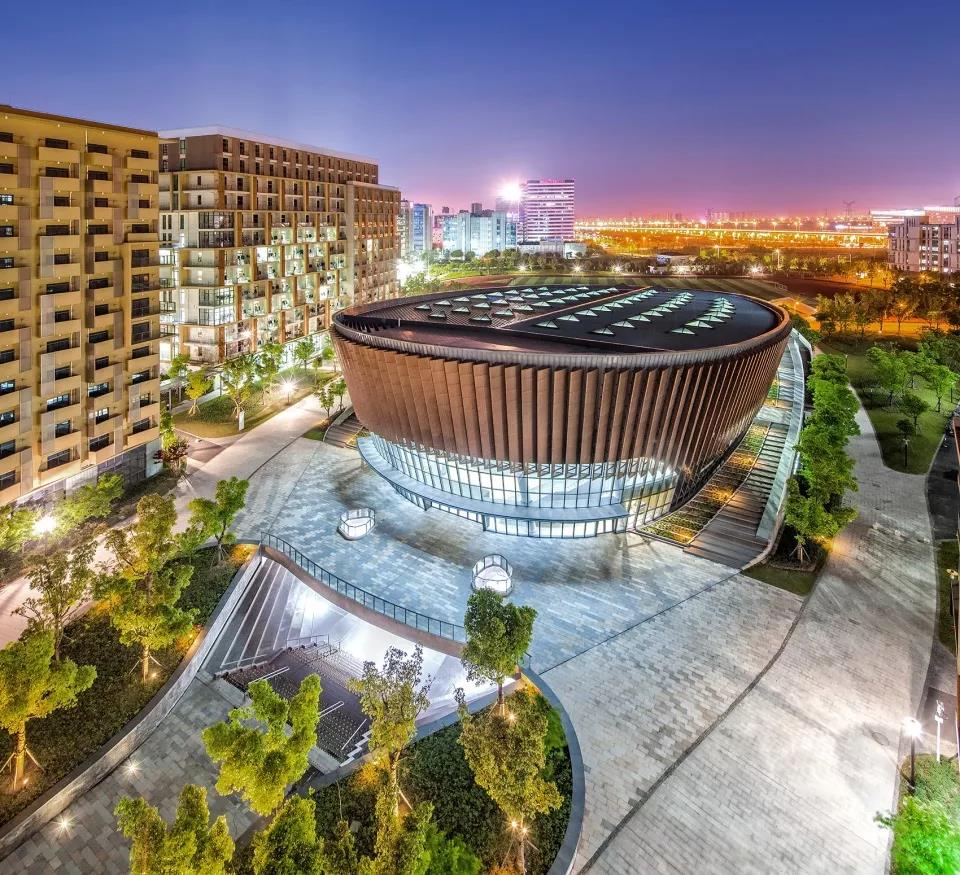

建筑夜景

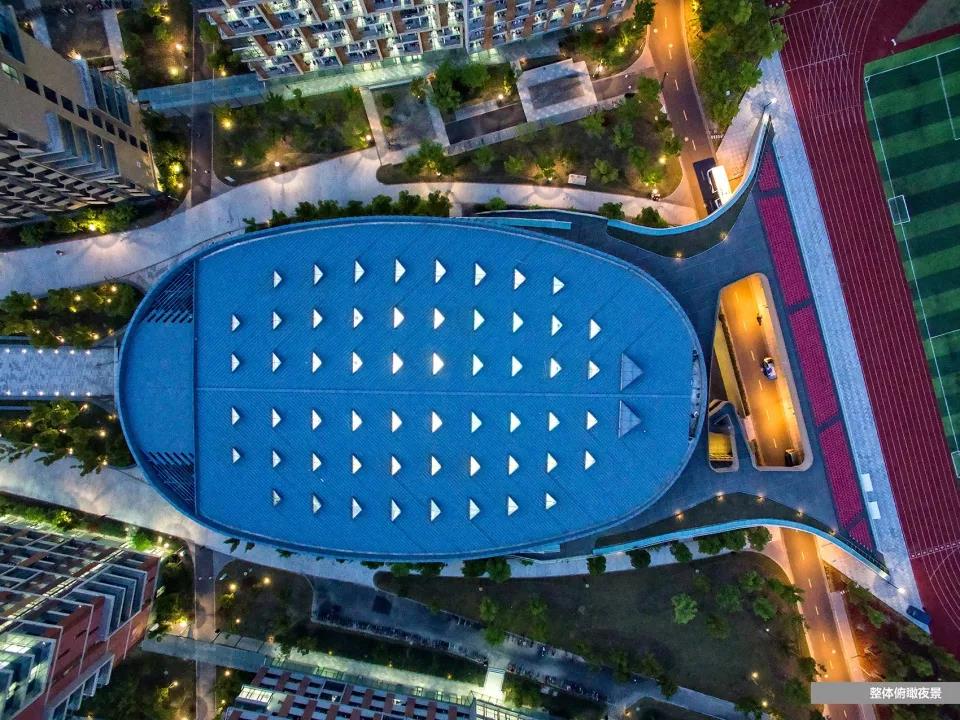

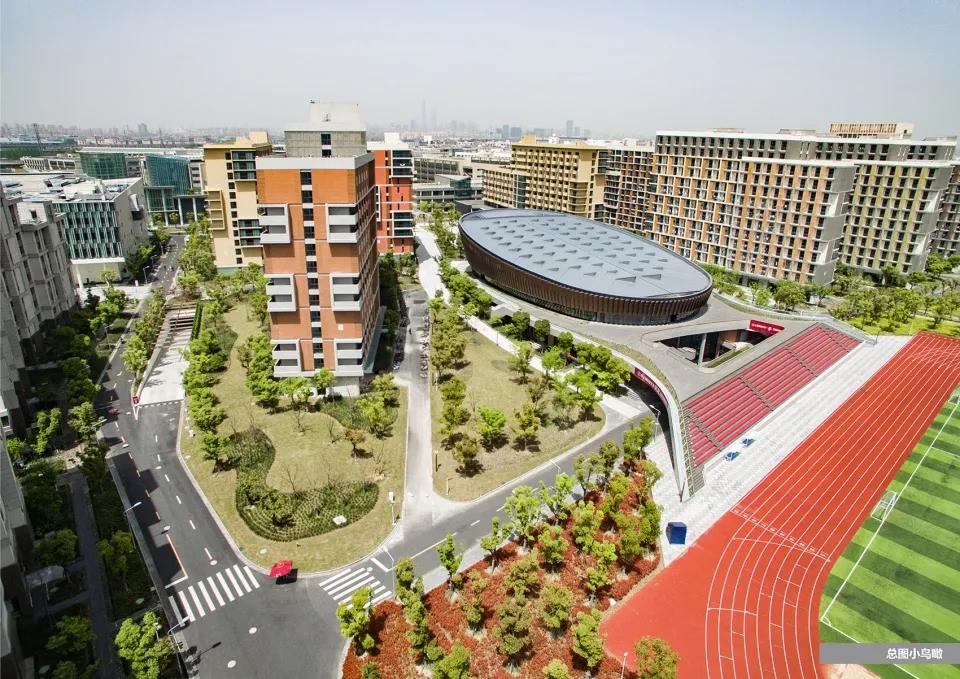

夜景鳥瞰



 項目圖紙

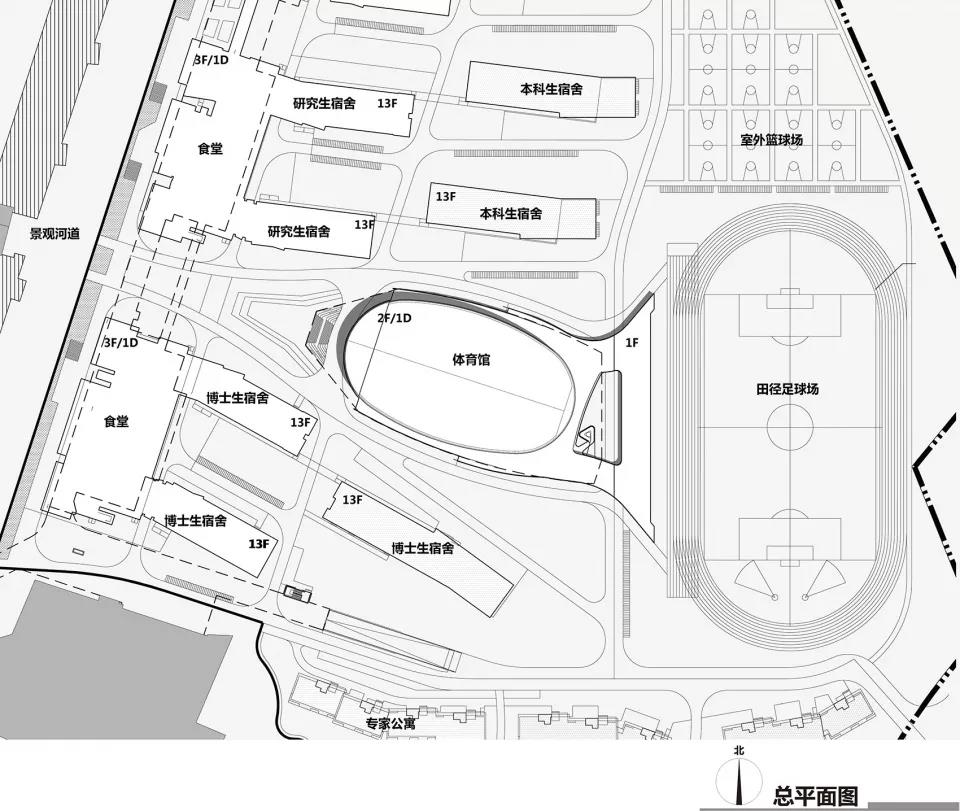

總平面圖

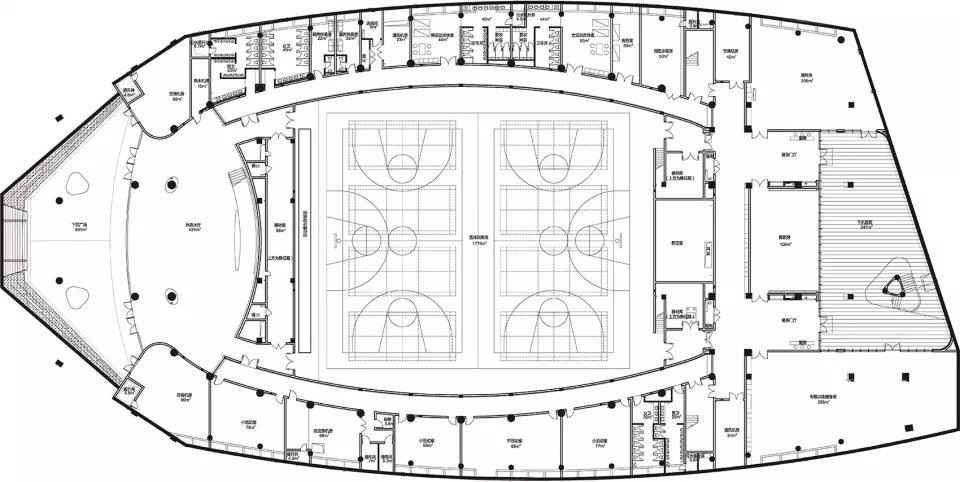

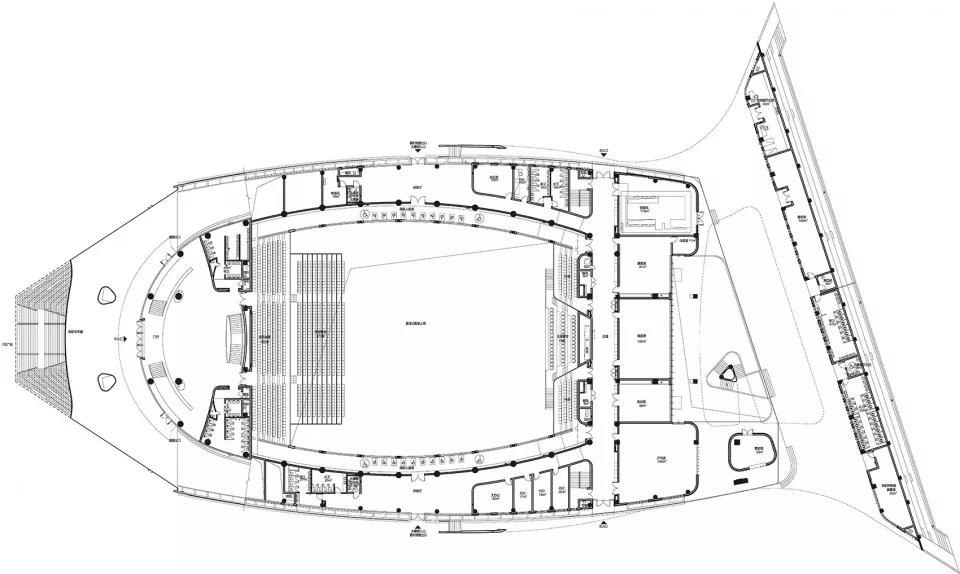

平面圖

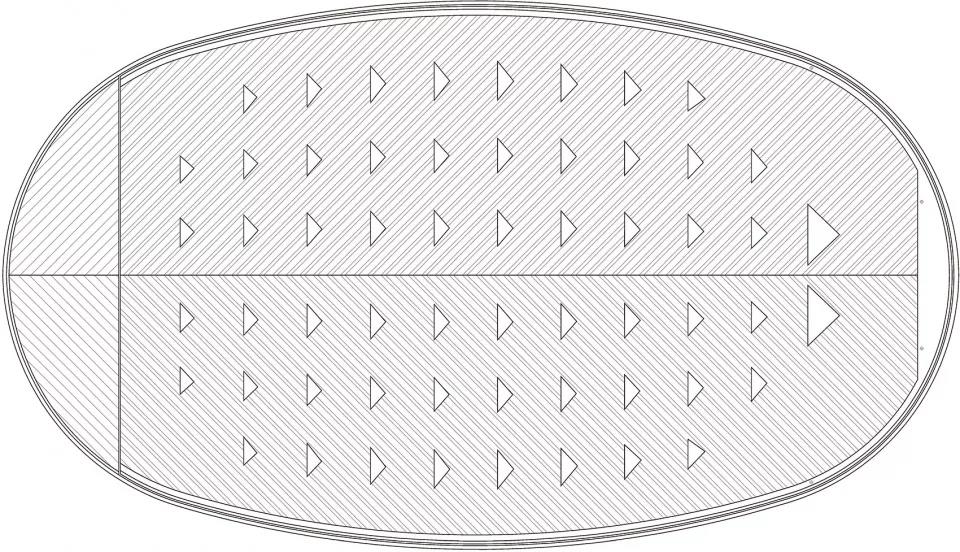

屋頂平面

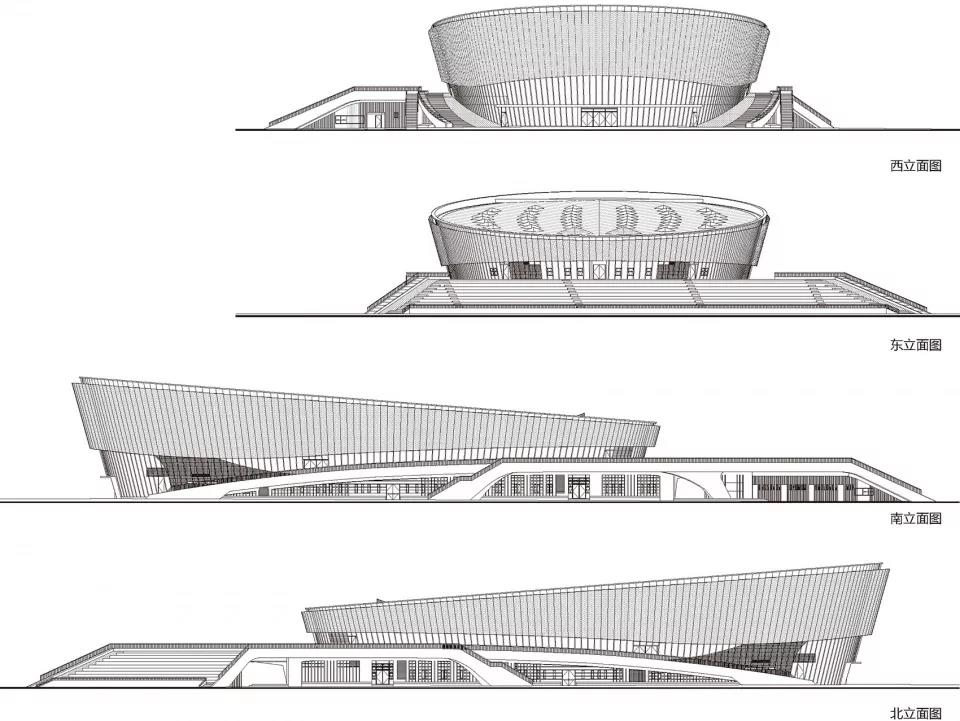

立面

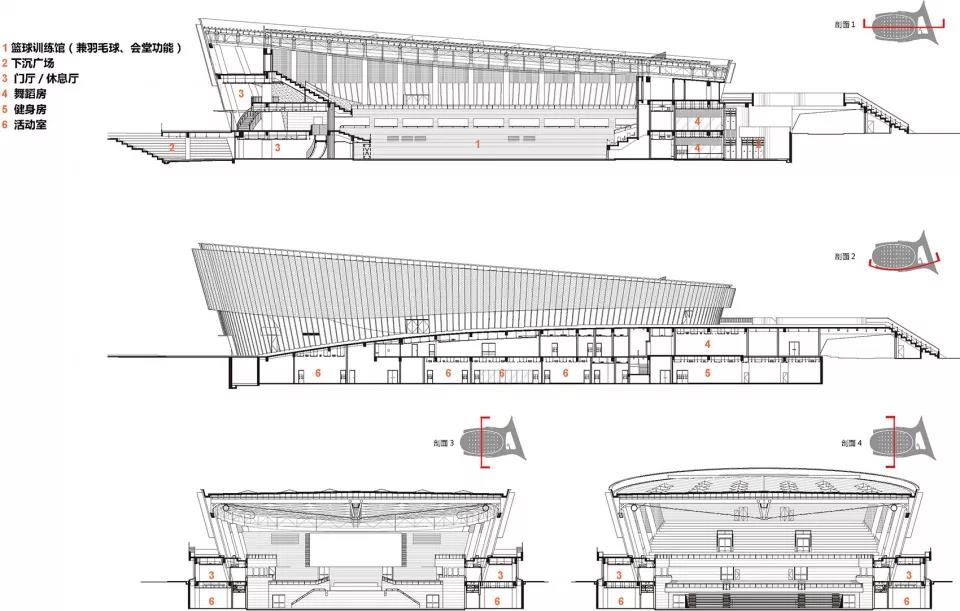

剖面



項目名稱: 上?？萍即髮W新校區一期工程-體育館
設計方：同濟大學建筑設計研究院（集團）有限公司
設計 & 完成年份：2012年-2015年
主創及設計團隊：王文勝，滕希，居煒，周游，何克青，黃倍蓉，路璐，孫立安
建設地點：上海浦東張江高科技園區科技大學內
建筑面積：11086 m2
