作者：gooood谷德設計網              來源：gooood谷德設計網



航站樓創新性地采用PTFE拉膜結構體系創造出具有獨一無二的現代航空港造型，鋼結構梭柱與白色拉膜的組合將岳陽的傳統景點——瀟湘八景之一：“遠浦歸帆”的意境以現代的方式重新演繹，體現濃郁的現代氣息的同時又延續了傳統地域文化。

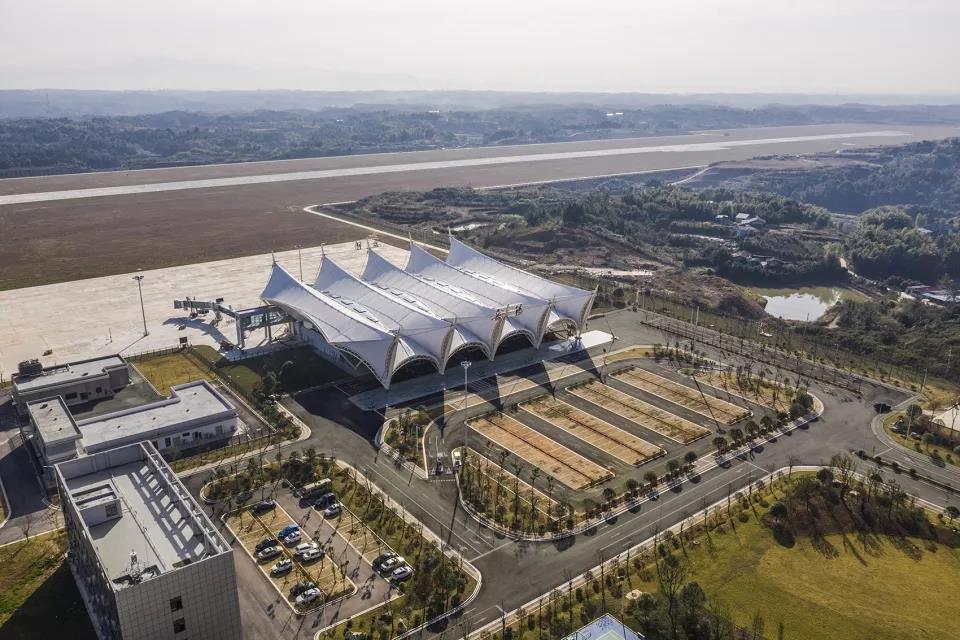

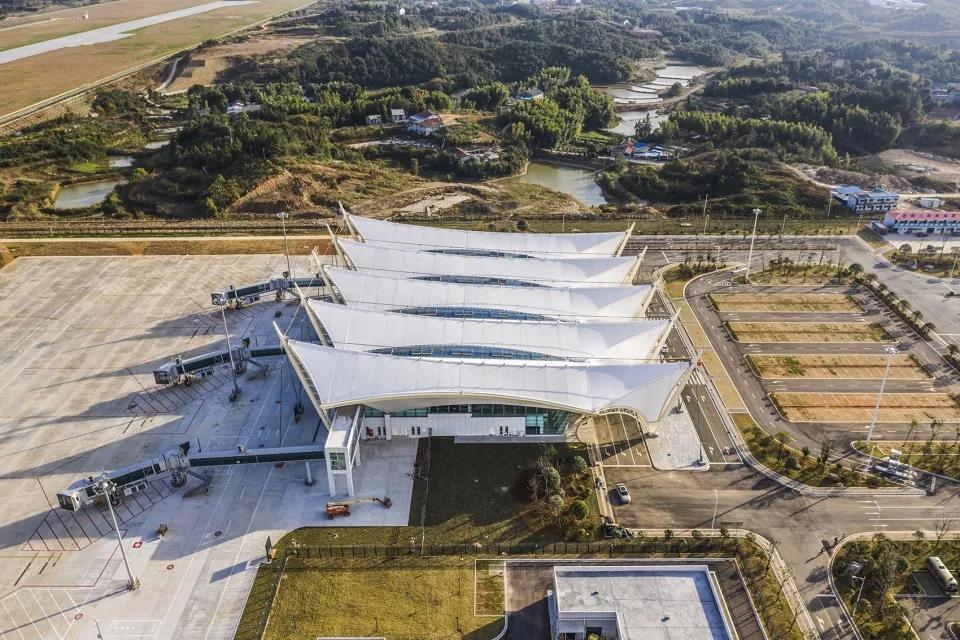

陸側鳥瞰圖

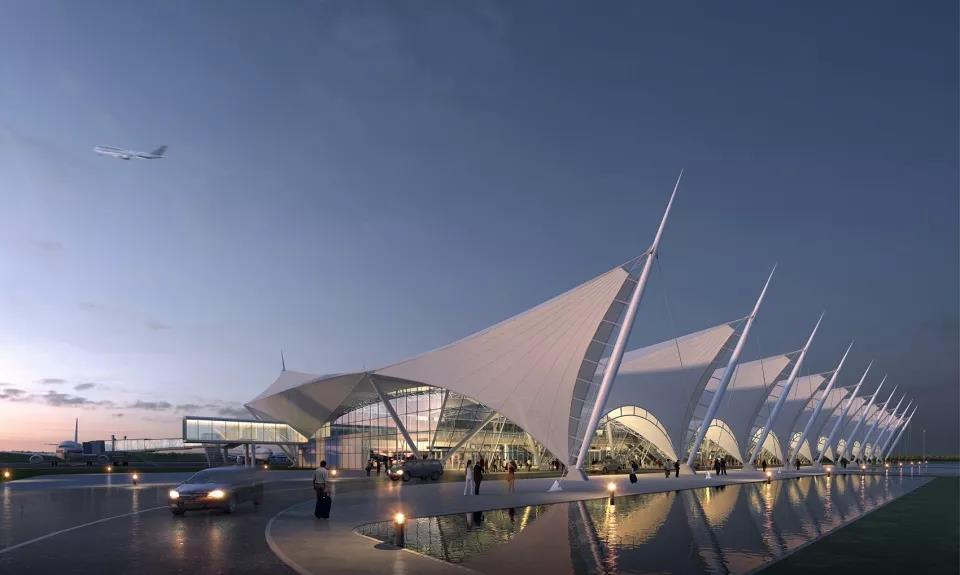

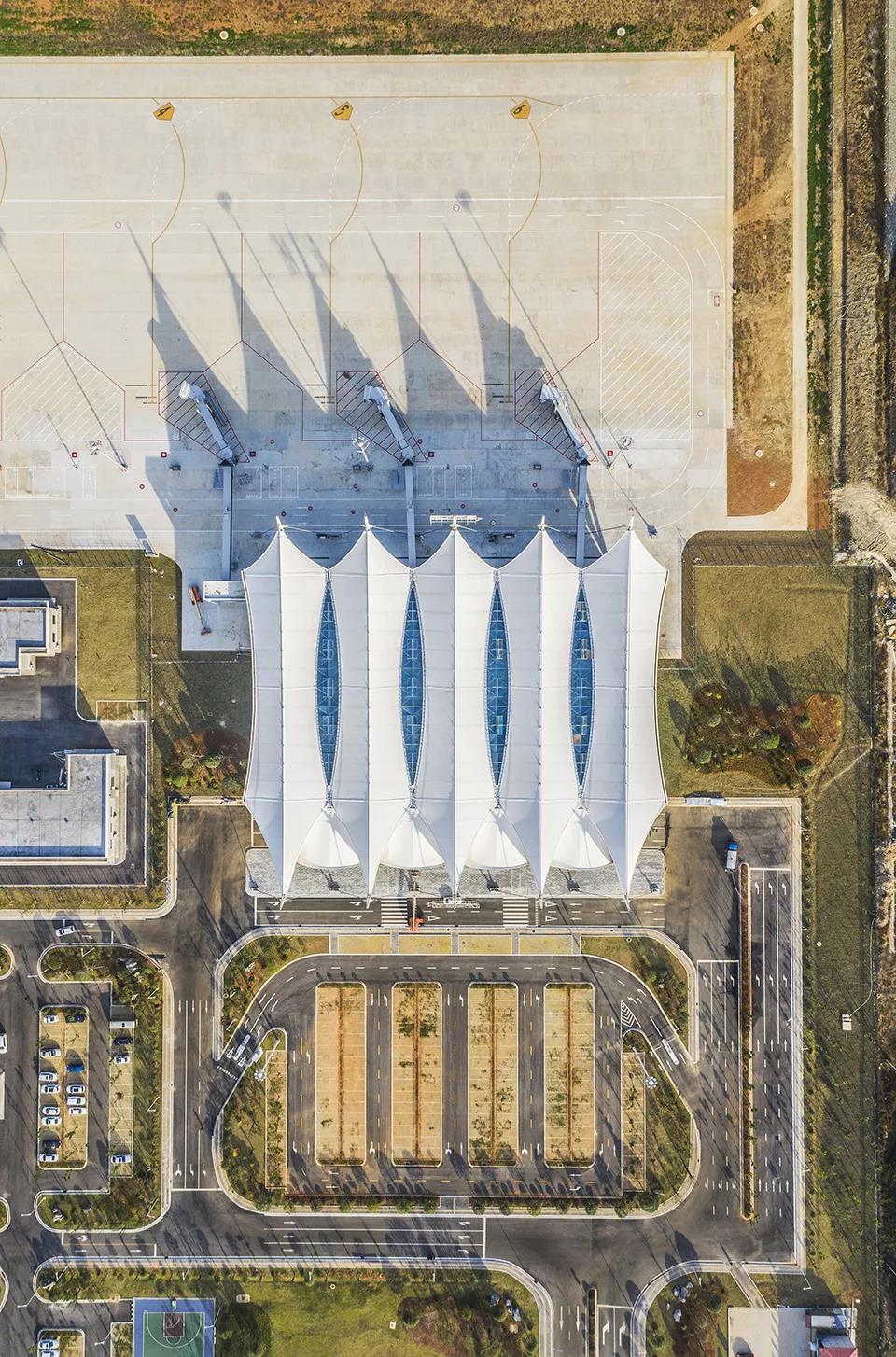

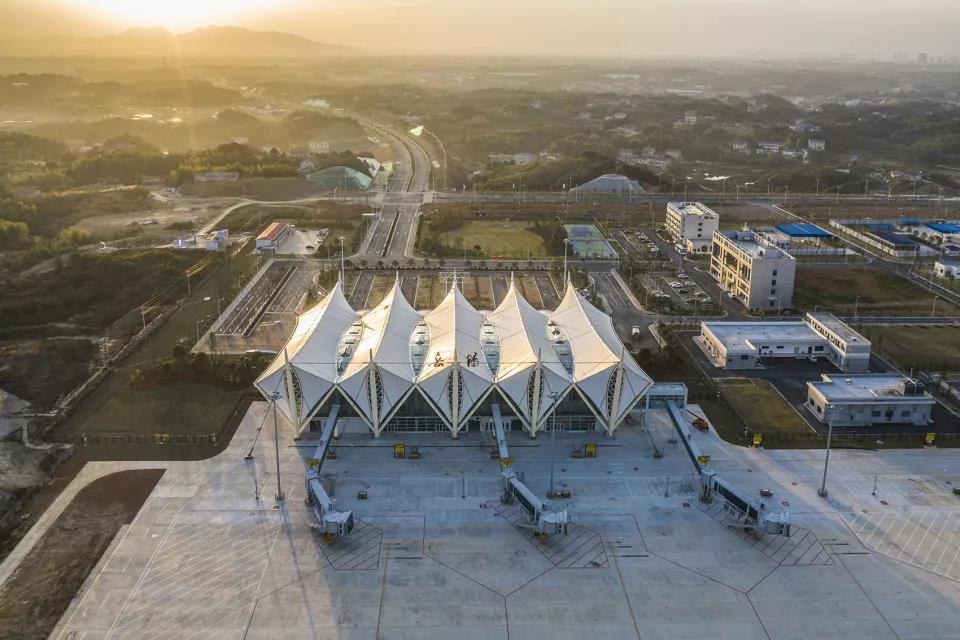

空側鳥瞰圖

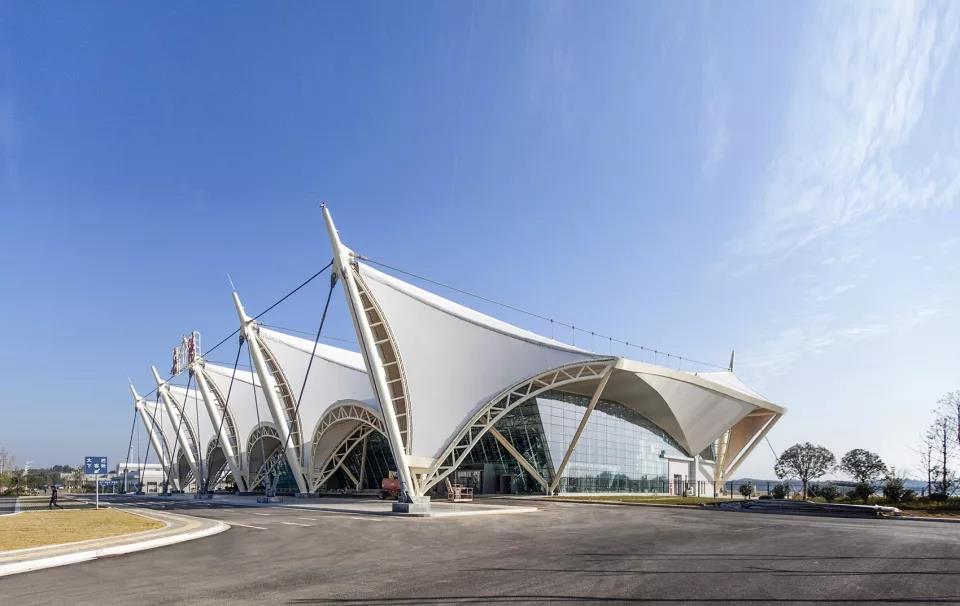

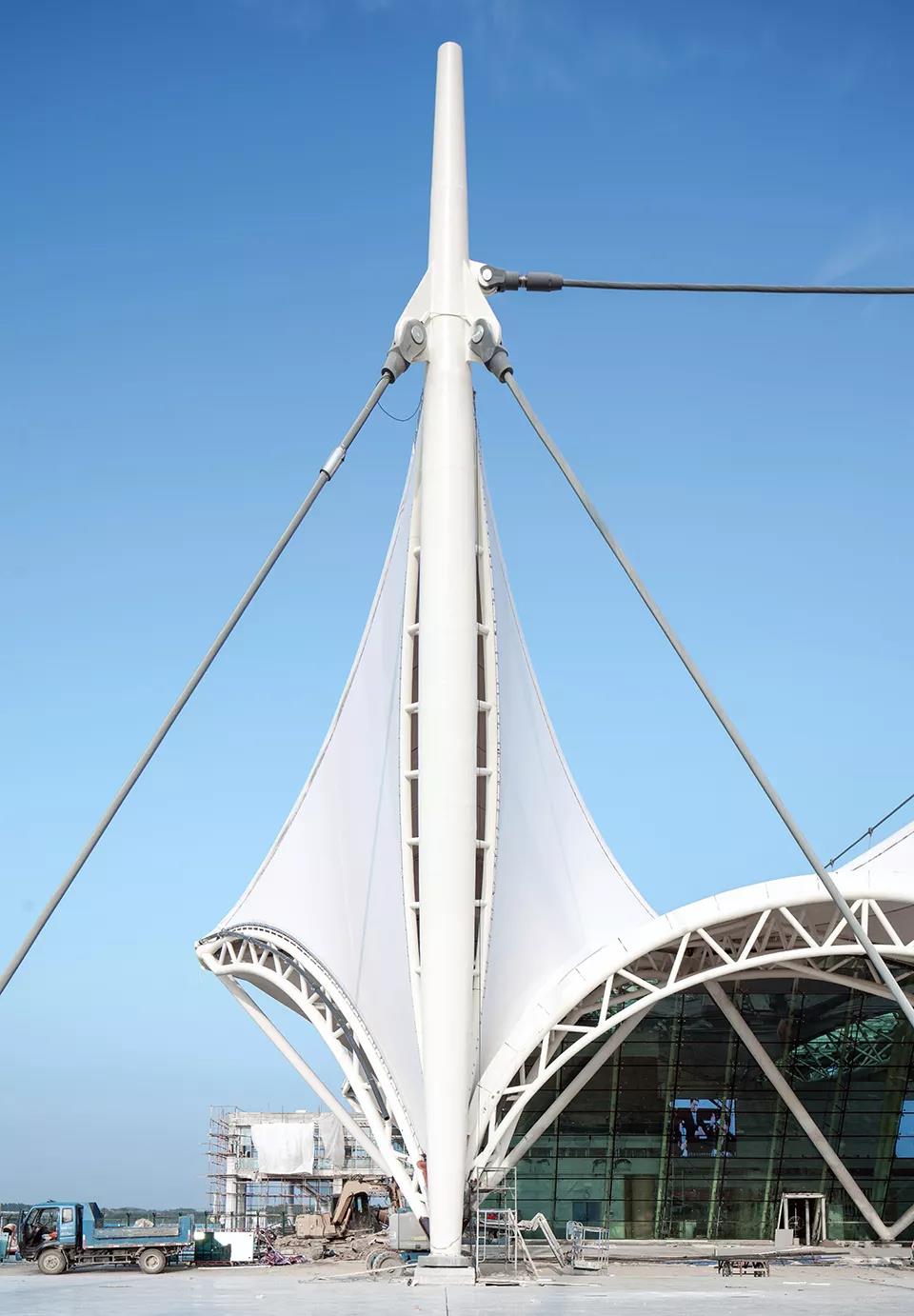

鋼結構梭柱與白色拉膜相結合

航站樓折型拉膜屋頂向前延伸所形成的建筑入口灰空間，灰空間上方——每組折型拉膜屋頂之間用馬鞍弧形的拉膜空間覆蓋，于航站樓主立面形成波浪起伏的造型。

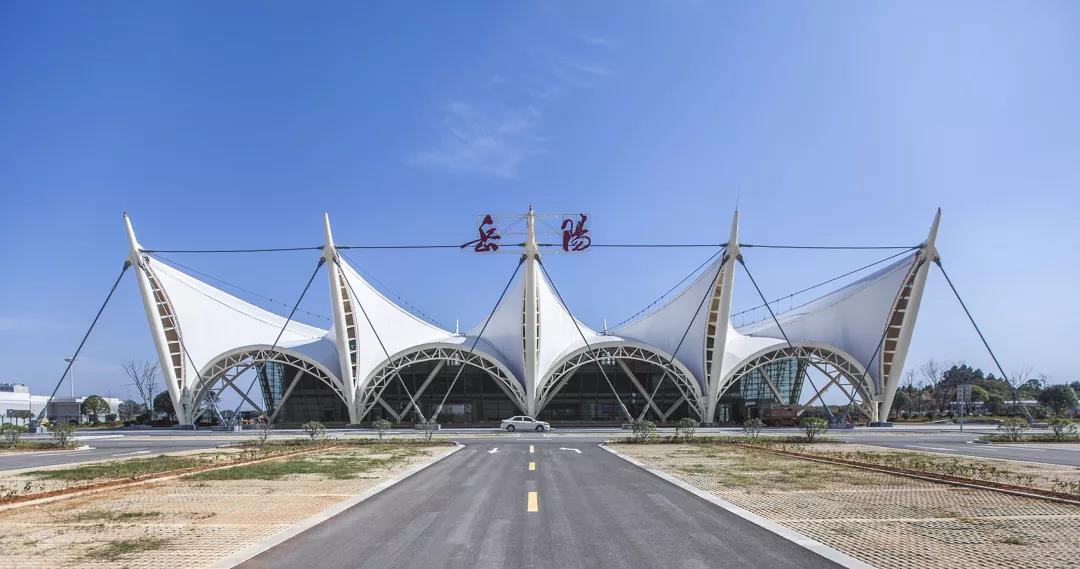

主立面形成波浪起伏的造型

出港旅客乘公共汽車或小汽車來到寬敞的入口灰空間，一側為波浪屋檐下水平延伸的站前廣場，另一側為透過V型鋼柱和透明玻璃幕墻所見的更為宏偉的航站樓室內大廳，頓時豁然開朗。

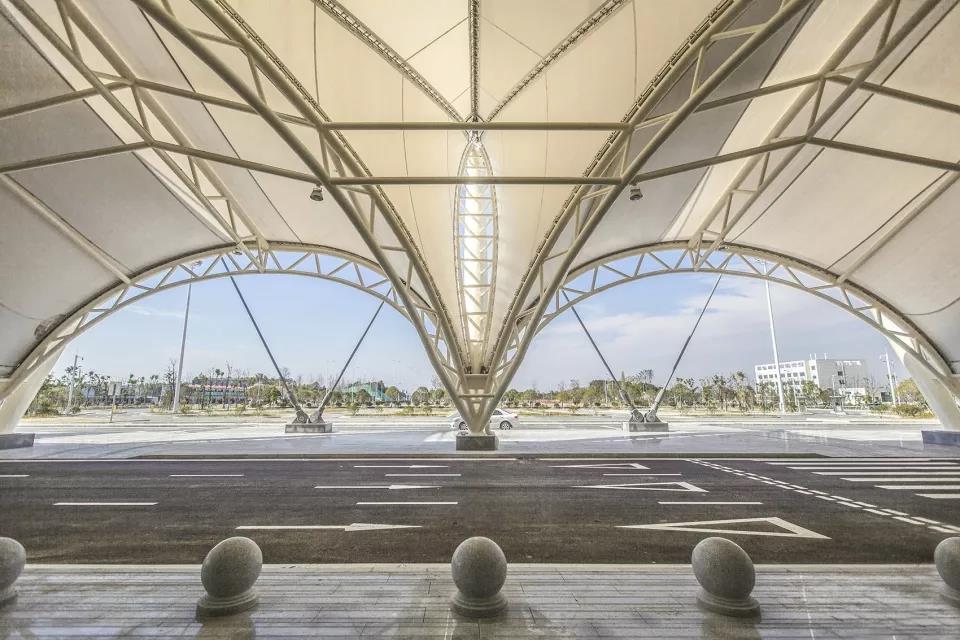

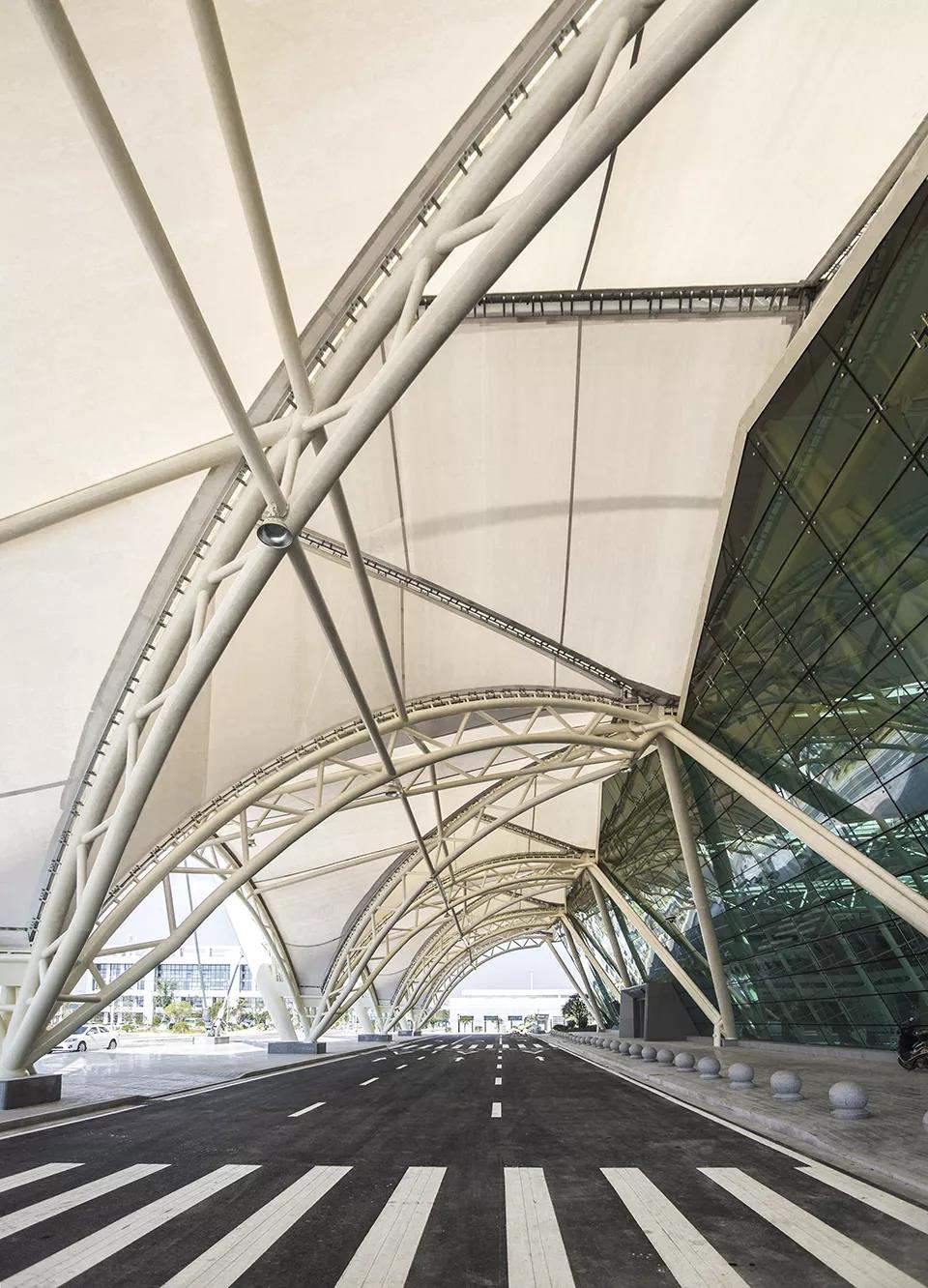

馬鞍狀的弧形結構在車道上方形成蔭蔽空間

車道邊******圖

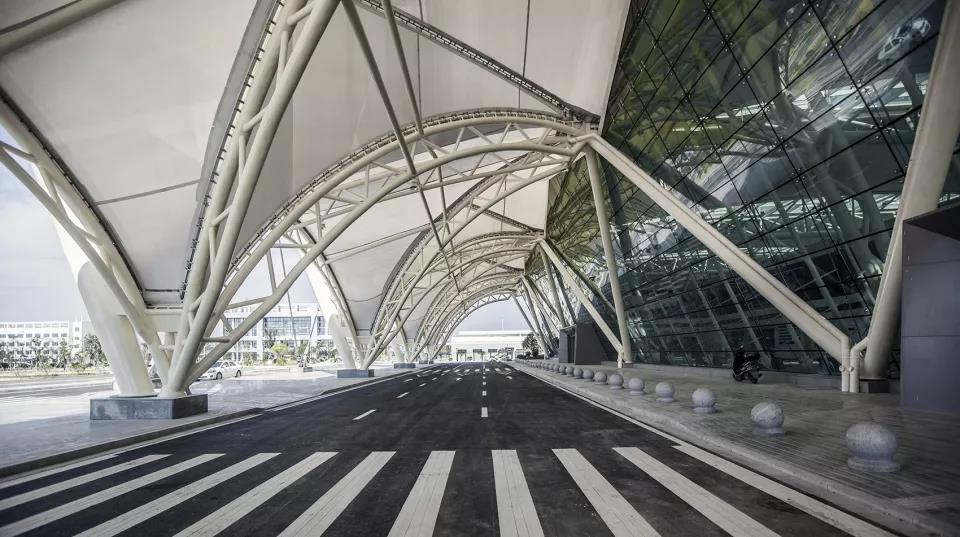

檐下空間細部

室內空間同樣充滿戲劇化，設計將折型拉膜完全真實的展現出來，形成跌宕起伏的天花界面，每組拉膜之間為梭形的玻璃天窗，為大廳灑滿自然光，空間在流動，光影在變化。



生機盎然的內部空間，帶給旅客美好的乘機體驗。膜材的透光特性也大幅降低人工照明的消耗，回應綠色、環保的理念。



每組拉膜之間為梭形的玻璃天窗

單元模塊的構型具有彈性擴展的特質，符合未來航站樓擴建的要求，實現岳陽機場的可持續性發展。



局部施工過程圖

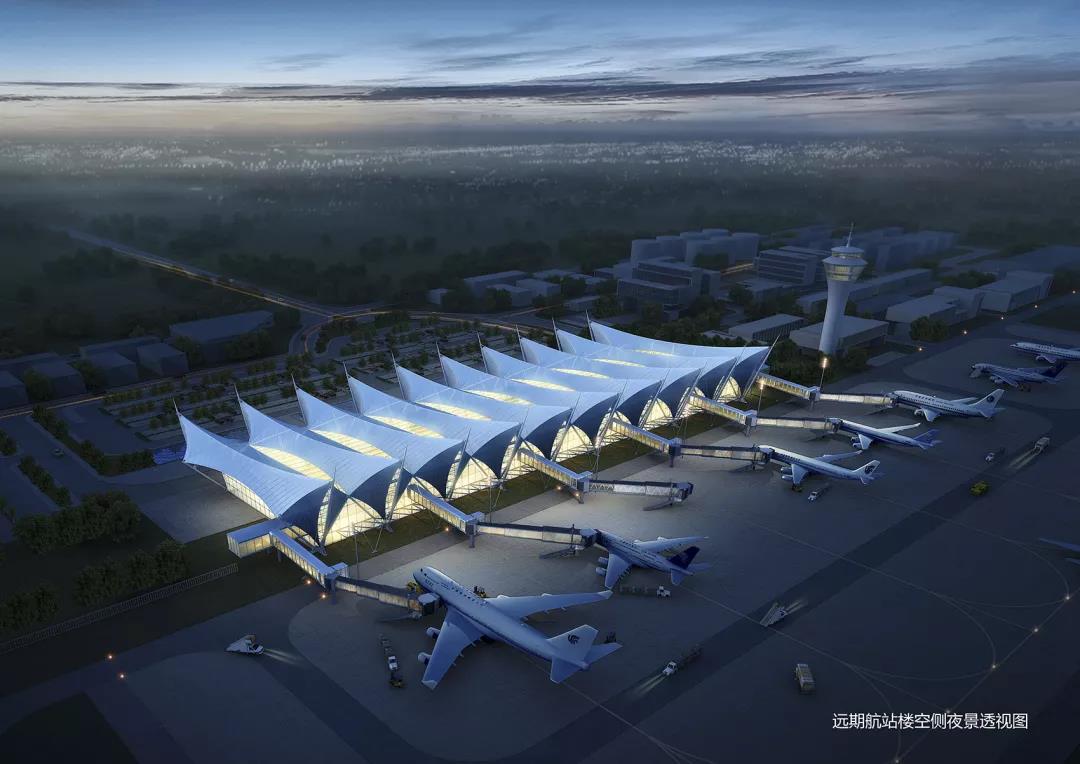

  未來擴建效果圖





項目圖紙

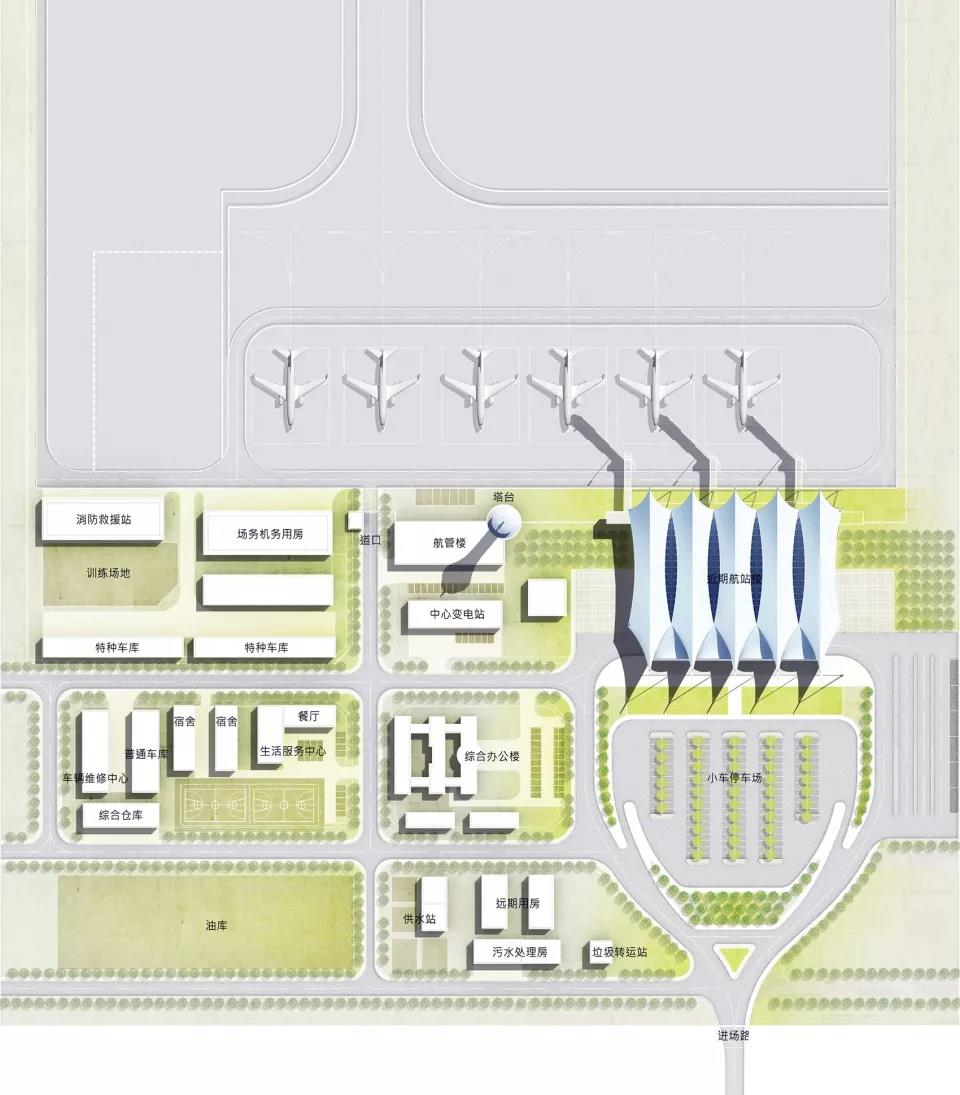

總平面圖

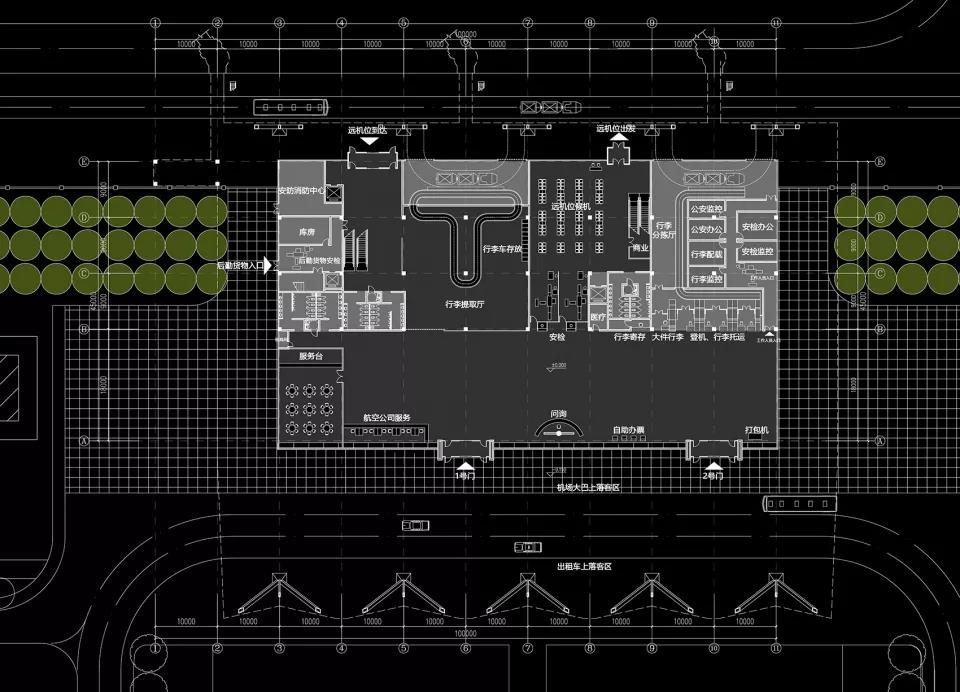

  首層平面圖

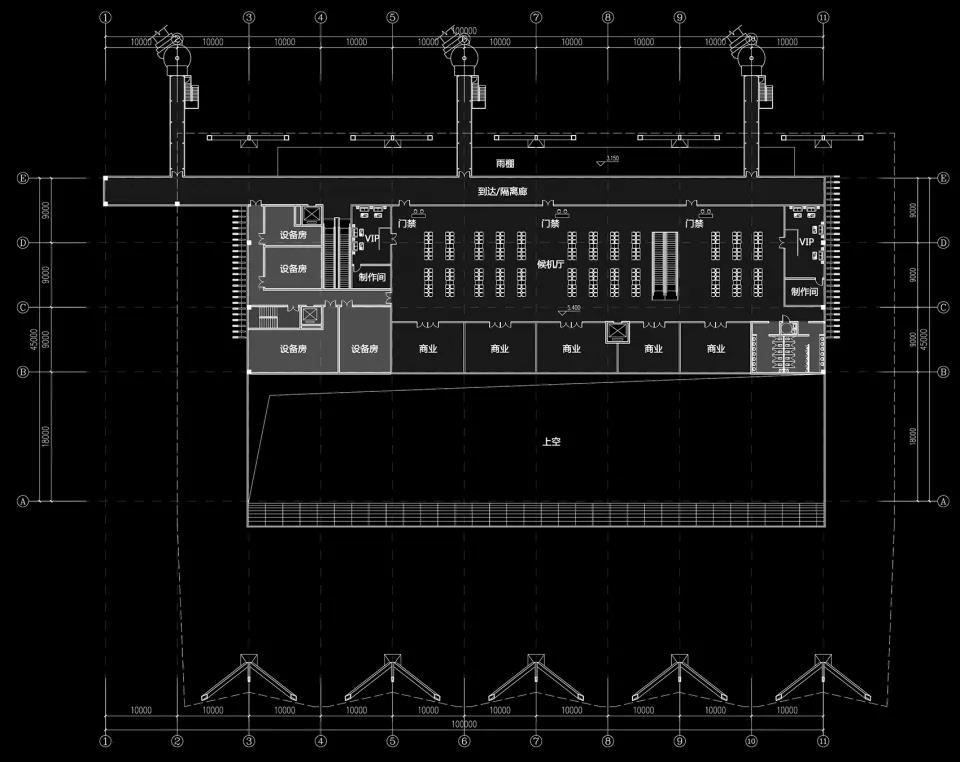

二層平面圖

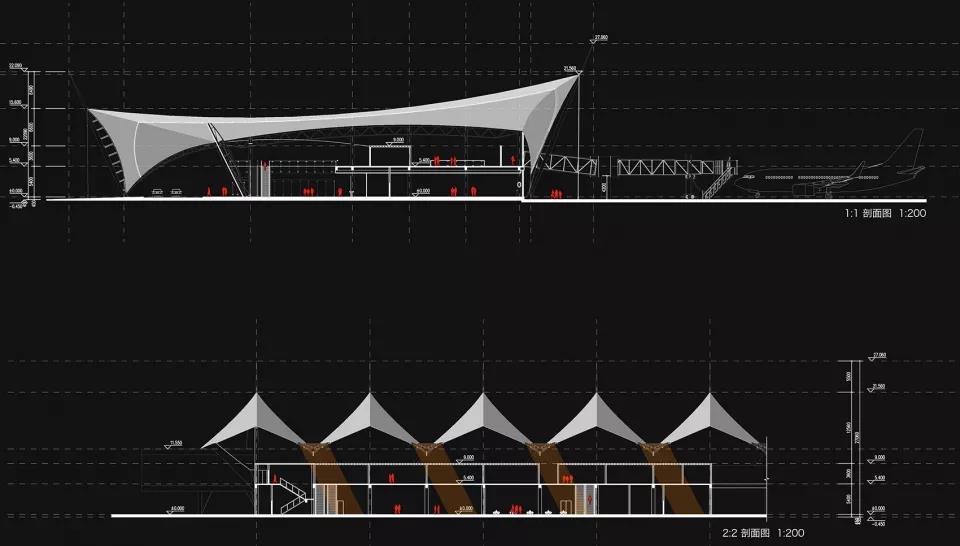

剖面圖

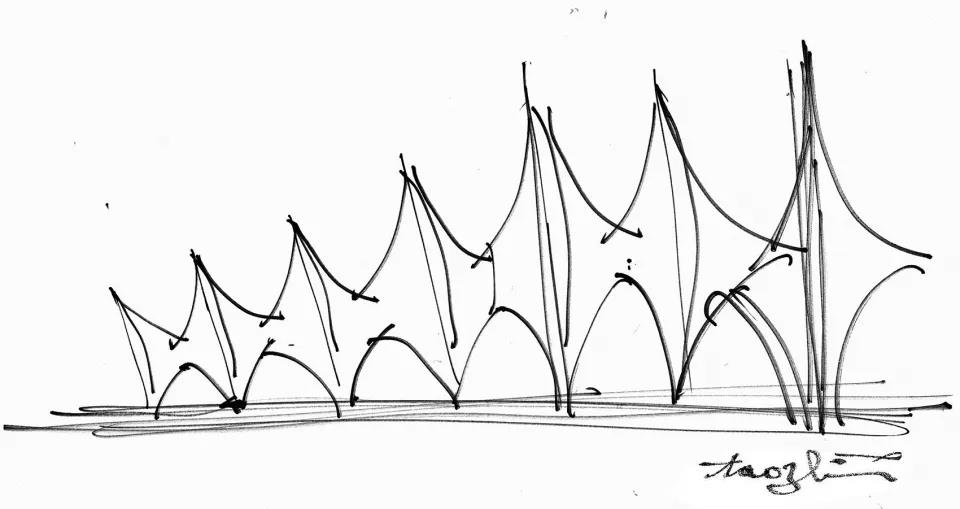

設計手稿

項目名稱：岳陽民用機場航站樓
設計：華南理工大學建筑設計研究院陶郅工作室

設計時間：2015.03 – 2016.06
建造時間：2017.01 – 2018.12
建筑設計：陶郅 郭欽恩 諶珂 涂悅 陳子堅 練文譽 艾揚 陶立克 夏葉 唐驍珊 史萌 陳健生 黃承杰 李岳 倪尉超 龔程超 王佶
設計總負責：陶郅
項目地址：湖南省岳陽市三荷鄉
建筑面積：8000 m2
攝影版權：周珂 戰長恒
施工單位：民航新時代機場設計研究院有限公司/CAAC
客戶：岳陽三荷機場投資建設管理有限公司
結構形式：索膜結構
文件整理：周珂 賈長浩 易紫薇 黃水力
