地下室外墻設計



對于采用樁基的地下室底板：若地下室底板標高處的土質較堅硬可以做成地模成型時，宜將底板設計成梁板式結構；當?shù)叵率业装逑聵?biāo)高處的土質較軟弱無法挖槽成型時，則將底板設計成無梁樓蓋式的平板結構，柱軸方向或設暗梁或純粹按柱上板帶配筋。對于筏板基礎的地下室底板，須注意計算沖切及彎曲。

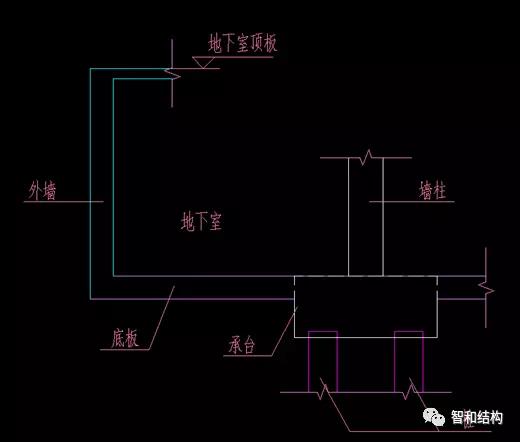

地下室外墻可以直接放在底板上，其計算簡圖可根據與底板、頂板及與墻正交或斜交連接的柱墻的相對抗彎剛度確定邊界條件，或?yàn)槟z接或?yàn)閺椥赃B接。一般情況下，底板的剛度比外墻的剛度大 ，且考慮到防水要求，可按固定端計算，有壁柱或與之垂直的墻體時，墻體間可按彈性固定計算。

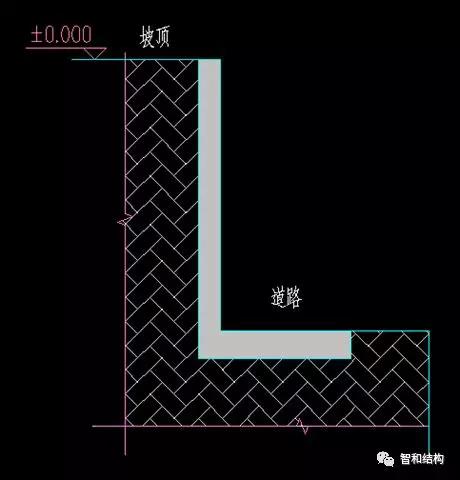

——外墻圖例——



01

外墻編號   原則



外墻編號原則：

a. 墻厚不同，編號不同；

b. 墻底標高、頂標高不同，編號不同；

c. 支撐條件不同，編號不同；

d. 配筋不同，編號不同；

e. 普通外墻DWQ與人防外墻RDWQ編號不同。

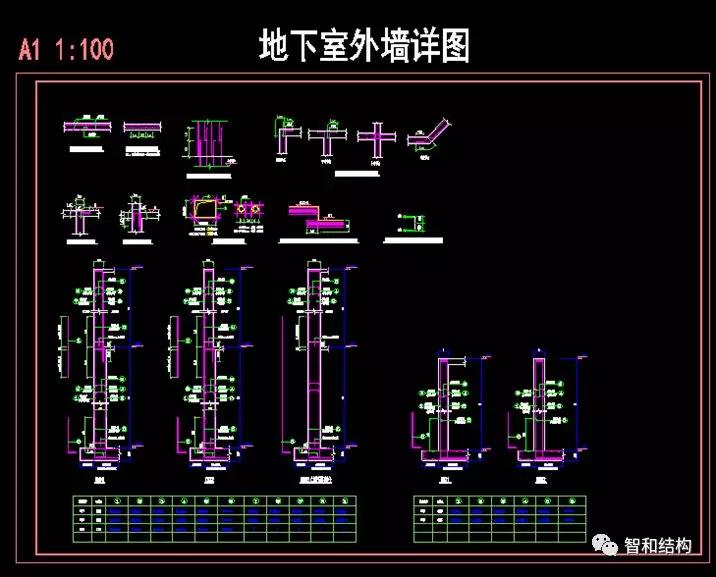

 外墻  詳圖







 ——底部彎矩的傳遞及平衡——



 01

底板    外挑

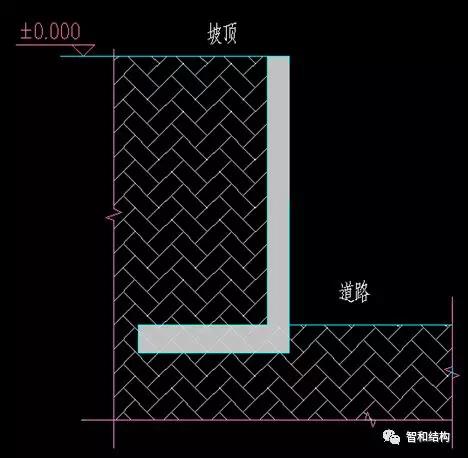

 底板外挑

平衡外墻底部彎矩

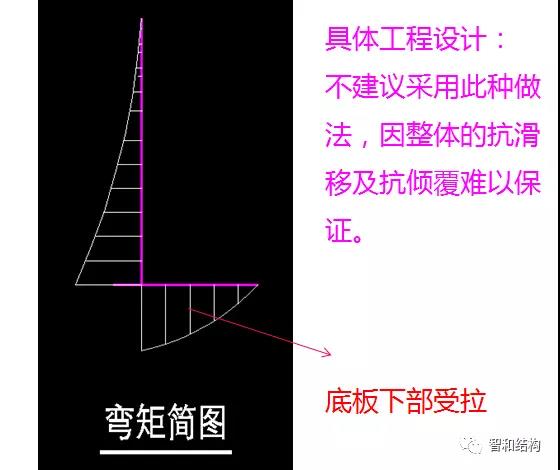

 計算  簡圖









02

底板   內挑



底板內挑

平衡外墻底部彎矩

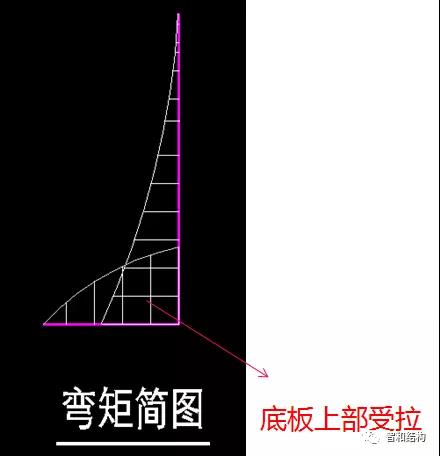

  計算  簡圖







 03

樁基    承臺

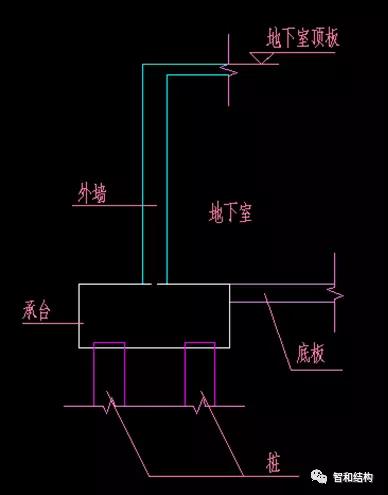

 外墻下部設置樁基承臺

平衡外墻底部彎矩

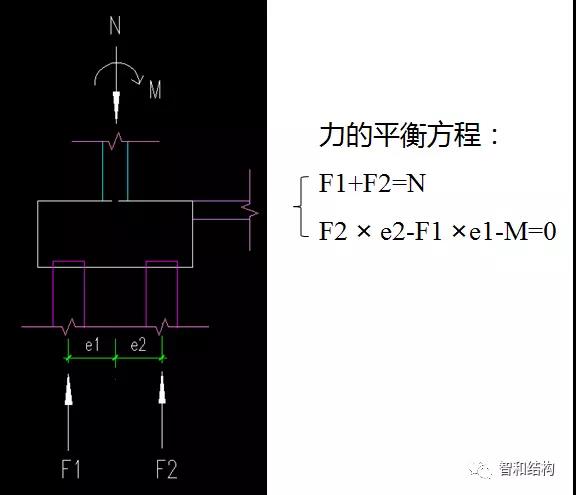

   計算  簡圖









 04

天然    基礎



 底板平衡外墻底部彎矩

并將彎矩傳遞給內垮的支座

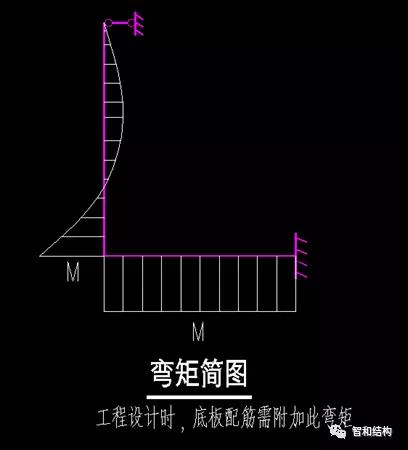

    計算  簡圖







.END.
